Diese Seite zeigt die technischen Daten unserer Standardanlagen zur Enteisenung und Entmanganung mit MTM®

1. Enteisenungs-/Entmanganungsanlagen mit Clack-Ventil bis 2,5 m³/h
2. Enteisenungs-/Entmanganungsanlagen mit Siata/Fleck-Ventil bis 5,5 m³/h
3. Doppelanlage zur Enteisenung und Entmanganung  5,5 - 16m³/h
4. Betriebskonditionen

Zurück zur Übersicht Enteisenungsanlagen
Zur FAQ Filtrationsmaterial  MTM®
Zur FAQ Anlagentechnik


1. Enteisenungs-/Entmangangunganlagen mit Clack-Ventil bis 2,5 m³/h Durchfluss

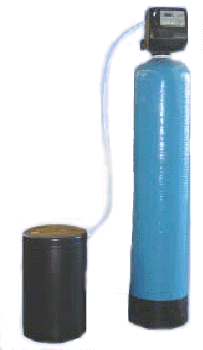

Enteisenung mit MTM
Enteisenung/Entmanganung mit MTM®

1.1. Technische Daten

Art-Nr Aufstellmaße Tank in mm Tank- Anschlüsse
  Länge Tiefe Höhe Durchm Höhe Typ Ein Aus
MTM-10-Cl 300 300 1650 259 1382 RT1054 1" 1"
MTM-20-Cl 400 400 1750 333 1392 RT1354 1" 1"
MTM-30-Cl 500 500 1750 356 1633 RT1465 1" 1"
MTM-50-Cl 600 600 1800 508 1669 RT1865 1" 1"
MTM-70-Cl 600 600 1850 554 1654 RT2260 1" 1"
MTM-80-Cl 700 700 1850 625 1652 RT2471 1" 1"

1.2. Leistungsdaten

Art-Nr Durchsatz
m³/h*
Durchsatz
max m³/h
Rückspülen
m³/h**
Kapazität
ppm x m³
MTM
Vol. ltr
        nur Fe Fe + Mn
MTM-10-Cl 0,34 1 1,05 55 40 28
MTM-20-Cl 0,70 2 1,74 110 80 56
MTM-30-Cl 0,80 3 1,97 165 120 85
MTM-50-Cl 1,60 5 4,05 275 200 141
MTM-70-Cl 1,90 7 4,82 385 280 198
MTM-80-Cl 2,45 8 5,52(6,13***) 440 320 226

* bei Filtergeschwindigkeit 8m/h
** bei Rückspülgeschwindigkeit 20m/h
*** bei Rückspülgeschwindigkeit 18m/h. Wenn häufiger rückgespült wird, kann unter Vorbehalt der Prüfung der Wasseranalyse die Rückspülgeschwindigkeit reduziert werden. Muss mit 20 m/h rückgespült werden so sind besser die nachfolgenden Anlagen Typ MTM- 80F/S zu verwenden.
Angaben als Erfahrungswerte bei dP1,2bar und pH7,2 und 15°C

1.3. Lieferumfang

1 St. Drucktank
1 St. Zentralsteuerventil, Typ Clack, zeit-/mengengesteuert
1 St. Filterfüllung MTM
1 St. Belüftungseinheit
1 St. Steigrohr mit Düsen oben/unten
1 St. Spezial-Montageschlüssel für Clack-Ventil
1 St. Dosierbehälter für Kaliumpermanganat
Anlagenteile nicht montiert,
Verpackung: Karton auf Europalette

1.4. Zubehör, optional

2 St. Manometer zum Feststellen des Differenzdruckes
2 St. Absperrventile
1 St. Durchflussmesser
1 St. Montageanschlussblock
2 St. Anschlussschläuche, Edelstahl,
alternativ
1 St. Rohrmaterial nach Aufmaß aus PVC, Rohr + Klebefittinge
1 St. PVC-Kaltschweisskleber
1 St. Reinigungslösung
1 St. Pinsel zum Kleberauftrag

Nächste Anlage Themenanfang Seitenanfang


2. Enteisenungs-/Entmanganungsanlagen mit Siata oder Fleck-Ventil bis 5,5 m³/h Durchfluss

Enteisenung mit MTM
Enteisenung/Entmanganung mit MTM® bis 5,5 m³/h

2.1. Technische Daten

Art-Nr Aufstellmaße Tank in mm Tank- Anschlüsse
  Länge Tiefe Höhe Durchm Höhe Typ Ein Aus
BIR-80F/S* 700 700 1850 625 1652 RT2471 1" 1"
BIR-130F/S** 900 900 2200 785 2047 RT3072 2 1/2" 2 1/2"
BIR-180F/S** 1000 1000 2200 905 2062 RT3672 3" 3"

* Mit Fleck-Ventil 2850 Art-Nr MTM-80F oder alternativ
* Mit SIATA-Ventil V-260 Art-Nr MTM-80S
**
Mit Fleck-Ventil 3150 Art-Nr. MTM130F oder alternativ
** Mit SIATA-Ventil V350 Art-Nr. MTM30S
** Für die 180'ger-Anlage sinngemäß wie MTM-130

2.2. Leistungsdaten

Art-Nr Durchsatz
m³/h*
Durchsatz
max m³/h
Rückspülen
m³/h**
Kapazität
ppm x m³
MTM
Vol. ltr
        nur Fe Fe + Mn
MTM-80-F/S 2,45 8 6,13 440 320 226
MTM-130F/S 3,87 12 9,68 715 520 367
MTM-180F/S 5,51 15 12,87 990 720 509

* bei Filtergeschwindigkeit 8m/h
** bei Rückspülgeschwindigkeit 20m/h
Angaben als Erfahrungswerte bei dP1,2bar und pH7,2 und 15°C

2.3. Lieferumfang

1 St. Drucktank
1 St. Zentralsteuerventil, Typ Fleck oder SIATA,
zeit-/mengengesteuert
1 St. Filterfüllung MTM
1 St. Belüftungseinheit
1 St. Steigrohr mit Düsen oben/unten
1 St. Dosierbehälter für Kaliumpermanganat
Anlagenteile nicht montiert,
Verpackung: Karton auf Europalette

2.4. Zubehör, optional

2 St. Manometer zum Feststellen des Differenzdruckes
2 St. Absperrventile
1 St. Durchflussmesser
1 St. Montageanschlussblock
2 St. Anschlussschläuche, Edelstahl,
alternativ
1 St. Rohrmaterial nach Aufmaß aus PVC, Rohr + Klebefittinge
1 St. PVC-Kaltschweisskleber
1 St. Reinigungslösung
1 St. Pinsel zum Kleberauftrag

Nächste Anlage Themenanfang Vorige Anlage Seitenanfang

3. Doppelanlage zur Enteisenung und Entmanganung mit MTM®,  5,5 - max. 12m³/h Durchsatz

Doppelanlage zur Enteisenung mit MTMEnteisenung/Entmanganung als Doppelanlage

3.1. Technische Daten

Art-Nr Aufstellmaße Tank in mm Tank- Anschlüsse
  Länge Tiefe Höhe Durchm Höhe Typ Ein Aus
MTM-2x10-Cl 800 300 1650 259 1382 RT1054 1" 1"
MTM-2x20-Cl 1000 400 1750 333 1392 RT1354 1" 1"
MTM-2x30-Cl 1200 500 1750 356 1633 RT1465 1" 1"
MTM-2x50-Cl 1400 600 1800 508 1669 RT1865 1" 1"
MTM-2x70-Cl 1400 600 1850 554 1654 RT2260 1" 1"
MTM-2x80-Cl 1600 700 1850 625 1652 RT2471 1" 1"

3.2. Leistungsdaten


Art-Nr Durchsatz
m³/h*
Durchsatz
max m³/h
Rückspülen
m³/h**
Kapazität
ppm x m³
MTM
Vol. ltr
        nur Fe Fe + Mn
MTM-2x10-Cl 0,68 2 2x1,05 110 80 2x28
MTM-2x20-Cl 1,4 4 2x1,74 220 160 2x56
MTM-2x30-Cl 1,60 6 2x1,97 330 240 2x85
MTM-2x50-Cl 3,20 10 2x4,05 550 400 2x141
MTM-2x70-Cl 3,80 12 2x4,82 730 560 2x198
MTM-2x80-Cl 4,90 12 2x(6,13)5,52*** 880 620 2x226

* bei Filtergeschwindigkeit 8m/h je Tank
** bei Rückspülgeschwindigkeit 20m/h je Tank
*** bei Rückspülgeschwindigkeit 18m/h je Tank. Wenn häufiger rückgespült wird, kann unter Vorbehalt der Prüfung der Wasseranalyse die Rückspülgeschwindigkeit reduziert werden
Angaben als Erfahrungswerte bei dP1,2bar und pH7,2 und 15°C

3.3. Lieferumfang

2 St. Drucktank
2 St. Zentralsteuerventil, Typ Clack, zeit-/mengengesteuert
2 St. Filterfüllung MTM
2 St. Belüftungseinheit
2 St. Steigrohr mit Düsen oben/unten
1 St. Spezial-Montageschlüssel für Clack-Ventil
1 St. Dosierbehälter für Kaliumpermanganat mit zwei Soleventilen
Anlagenteile nicht montiert,
Verpackung: Karton auf Europalette

3.4. Zubehör, optional

4 St. Manometer zum Feststellen des Differenzdruckes
4 St. Absperrventile
2 St. Durchflussmesser
2 St. Montageanschlussblock
4 St. Anschlussschläuche, Edelstahl,
alternativ
2 St. Rohrmaterial nach Aufmass, aus PVC, Rohr + Klebefittinge
1 St. PVC-Kaltschweißkleber
1 St. Reinigungslösung
1 St. Pinsel zum Kleberauftrag

Nächstes Thema Themenanfang Vorige Anlage Seitenanfang

4. Betriebskonditionen

pH-Bereich 6,2 - 8,5
Temperaturbereich 5 - 40 "C
Zulaufdruck 3,0 - 6,0 bar
Mn-Gehalt max. 5 mg/ltr
Fe + Mn-Gehalt max. 15 mg/ltr
H2S-Gehalt 0 mg/ltr
Öl-Gehalt 0 mg/ltr
Polyphosphate keine

Auslegungsangaben:

1. Kapazität:
mg/ltr Fe x m³ oder mg/ltr Fe+Mn x m³

2. Standardlaufzeit bis zur Regeneration in Std:

Um die Laufzeit bis zur Rückspülung einschätzen zu können, berechnen Sie wie folgt:

Laufzeit = Faktor x (Kapazität / (Fe im Zulauf in mg/ltr  x Durchfluss in m³/h))

Faktor = 4 (Haushalte)
Faktor = 2 (Semi-Industrie)
Faktor = 1 (Industrie 24 Std-Betrieb)

Informationen über größerer Anlagen oder optionale Änderungen stellen wir gern auf Anfrage zur Verfügung.
