Hygromatik Elektroden-Dampflufterzeuger der Reihe HyLine, CompacLine, MiniSteam

1. Elektroden-Dampfluftbefeuchter der Reihe HY-Line für 5 bis 116kg Dampf/h
2. Elektroden-Dampfluftbefeuchter der Reihe CompactLine für 6 - 58kg  Dampf/h
3 Direkt - Raumbefeuchter, Typ  Ministeam mit integrierter Ventilation für 4 bis 10kg Dampf/h
4. Zubehör für die Luftbefeuchtung mit Elektroden-Dampfbefeuchtern
5. Steuerungen für Dampferzeuger

6. Luftbefeuchtung - FAQ
7. Zur Download-Seite Ausschreibungstexte, Betriebsanleitungen etc.
8. Zur Download-Seite Preislisten
9. Kontakt


1.Luftbefeuchtung mit Elektroden Dampflufterzeuger der Reihe HY-Line  für 5 - 116 kg Dampf/h

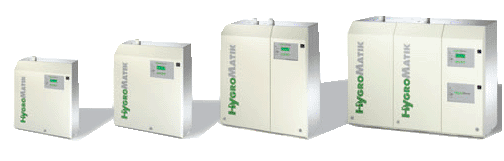

Dampferzeuger Typ Hygromatik HyLine
Elektrodendampferzeuger der HyLine-Serie, Fabrikat Hygromatik

Die Dampfluftbefeuchter der HyLine-Serie verbinden moderne und umweltbewusste Technik. Der Dampfzylinder ist wiederverwendbar.
Spüleinrichtung Superflush
Mit dem optionalen Spülsystem Super Flush werden Ablagerungen im Dampfzylinder minimiert. Durch minimale Abschlämmraten wurde der der Energie- und Wasserbedarf einer möglichst umweltgerechten Arbeitsweise angepasst, was sich  letztlich in den Betriebskosten positiv bemerkbar macht.


Die HyLine-Geräte besitzen ausreichend Leistungsreserven, so dass bei kurzfristigem höheren Leistungsbedarf genügend Dampf für eine konstante  Luftfeuchte zur Verfügung gestellt werden kann.
Bei der Auswahl der Magnetventile und der Abschlämmpumpen wurden besonderen Wert auf robuste Bauweise, Zuverlässigkeit und Langlebigkeit gelegt.
Kompakte Abmessungen und formschöne Gehäuse, die verschließbar sind, ermöglichen den Einsatz auch in öffentlichen Bereichen und überall dort, wo auch die Optik eine Rolle spielt.

Ausstattungsmerkmale der HyLine-Geräte:

  • Die HyLine Serie bietet 10 Geräte mit Dampfleistungen von max. 5 kg/h bis zu 116 kg/h Dampf pro Gerät.
    Im Master-Slave-Betrieb sind Dampfleistungen von bis zu 464 kg/h möglich.

  • absperrbares Gehäuse aus Edelstahl

  • wiederverwendbarer Dampfzylinder

  • Elektrode Hygromatik Luftbefeuchterauswechselbare Edelstahl-Elektroden
  • robuste und leistungsstarke AbschlämmpumpeAbschlämmpumpe Hygromatik Dampfbefeuchter
  • drei verschiedener Steuerungen: Basic (B), Comfort (C), ComfortPlus (CP)

    1. Die Mikroprozessor-Steuerung Basic

    Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
    • automatischer Systemtest
    • 5 LEDs zur Anzeige von Betriebszuständen
    • 2 potentialfreie Fernmeldungen
    • Stand-By-Erwärmung zur schnellen Dampfproduktion
    • integrierte serielle Schnittstelle RS485

    2. Die Mikroprozessor-Steuerung Komfort

    Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

    • integrierte PI-Regelung
    • 4-zeiliges beleuchtetes Display
    • 4 Funktionstasten für einfache Bedienung und Programmierung

    3. Die Mikroprozessor-Steuerung Komfort Plus

    Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
    • Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
    • Timer-Funktion
    • optionale Fernbedienung

Technische Daten Hygromatik-HyLineGeräte zur Luftbefeuchtung:

HyLine

Hy05 Hy08 Hy13 Hy17 Hy23 Hy30 Hy45 Hy60 Hy90 Hy116
Dampfleistung kg/h 5 8 13 17 23 30 45 60 90 116
Elektr. Anschluss   400V/3/N 50-60Hz*
Elektr.
Leistung
kW 3,8 6 9,8 12,8 17,3 22,5 33,8 2x22,5 2x33,8 2x43,5
Stromaufnahme A 5,4 ,7 14,1 18,4 24,9 32,5 48,8 2x32,5 2x48,8 2x62,8
Absicherung A 3x6 3x10 3x16 3x20 3x35 3x35 3x63 6x35 6x63 6x63
Steuerung   Basic (B), Comfort (C), Comfort Plus (CP)
Steuerspannung   230V
Dampfschlauch-Anschluss mm 1x25 1x25 1x25 1x25 1x40 1x40 2x40 2x0 4x40 4x40
Kondensat-Anschluss mm 1x12 1x12 1x12 1x12 1x12 1x12 2x12 2x12 4x12 4x12
Leergewicht kg 13 13 20 20 22 28 39 47 70 70
Betriebsgewicht kg 19 19 38 38 40 55 85 101 162 162
Höhe mm 480 480 650 650 650 707 785 707 785 785
Breite mm 438 438 520 520 520 560 650 927 1060 1060
Tiefe mm 215 215 283 283 283 327 390 336 404 404
Wasser-anschluss   1-10bar, mit Anschluss 3/4"
Ventilations-geräte   VG08 VG08 VG17 VG17 VG30 VG30 2xVG30 2xVG30 3xVG30 4xVG30

Lieferumfang:

- inkl. 0,5 mtr flexibler, edelstahlummantelter Wasseranschluss-Schlauch
- Fülltasse auf Anfrage
- Dampfverteiler sind nicht im Preis vorhanden

Nächste Anlage Zum Themenanfang Zum Seitenanfang


2. Elektroden Dampferzeuger der Reihe CompactLine - Dampfleistung 6 -58 kg/h

Dampfbefeuchter der Serie Hygromatik CompactLine

Elektrodendampferzeuger der Compakt Line-Serie, Fabrikat Hygromatik

Die CompactLine Geräte sind die preisgünstige Ausführung der Hy-Line-Serie. Das Gehäuse besteht aus Edelstahl und ist im Industriedesign gehalten. Durch besondere konstruktive Maßnahmen wurden hohe Dampfleistungen aus relativ kleinen Dampfzylindern realisiert. Die angegeben Dampfkapazitäten beinhalten jedoch keine Leistungsreserven.
Bei der Auswahl der Magnetventile und Abschlämmpumpe wurde ebenfalls Wert auf große Zuverlässigkeit gelegt. Sie sind in der Ausführung jedoch etwas einfacher gehalten als die der HyLine-Geräte.
Selbstverständlich steht auch optional das Spülsystem Super Flush zur Verfügung

Ausstattungsmerkmale der Compact-Line-Geräte:

  • Die CompactLine Serie bietet 6 Geräte mit Dampfleistungen von max. 6 kg/h bis zu 58 kg/h Dampf pro Gerät.
    Im Master-Slave-Betrieb sind Dampfleistungen von bis zu 464 kg/h möglich.

  • absperrbares Gehäuse aus Edelstahl

  • wiederverwendbarer Dampfzylinder

  • Elektrode Hygromatik Luftbefeuchterauswechselbare Edelstahl-Elektroden
  • robuste und leistungsstarke AbschlämmpumpeAbschlämmpumpe Hygromatik Dampfbefeuchter
  • drei verschiedener Steuerungen: Basic (B), Comfort (C), ComfortPlus (CP)

    1. Die Mikroprozessor-Steuerung Basic

    Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
    • automatischer Systemtest
    • 5 LEDs zur Anzeige von Betriebszuständen
    • 2 potentialfreie Fernmeldungen
    • Stand-By-Erwärmung zur schnellen Dampfproduktion
    • integrierte serielle Schnittstelle RS485

    2. Die Mikroprozessor-Steuerung Komfort

    Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

    • integrierte PI-Regelung
    • 4-zeiliges beleuchtetes Display
    • 4 Funktionstasten für einfache Bedienung und Programmierung

    3. Die Mikroprozessor-Steuerung Komfort Plus

    Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
    • Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
    • Timer-Funktion
    • optionale Fernbedienung

Technische Daten CompactLine:

CompactLine C6   C10   C17   C30   C45   C58
Dampfleistung [kg/h] 6 10 17 30 45 58
Elektr. Anschluss   400V/3/N 50-60Hz*
Elektr. Leistung [kW] 4,5 7,5 12,8 22,5 33,8 43,5
Stromaufnahme [A] 6,5 10,8 18,4 32,5 48,8 62,8
Absicherung [A] 3x10 3x16 3x20 3x35 3x63 3x63
Steuerung   Basic(B), Comfort (C), ComfortPlus (CP)
Steuerspannung   230 V
Dampfschlauchanschluss [mm] 1x25 1x25 1x25 1x40 1x40** 2x40
Kondensatschlauchanschluss [mm] 1x12 1x12 1x12 1x12 1x12*** 2x12
Anzahl Dampfverteiler   1 1 1 1 2** 2
Anzahl Zylinder [mm] 1 1 1 1 1 1
Leergewicht [kg] 10 12 19 20 22 31
Betriebsgewicht [kg] 13 18 37 38 49 77
Abmessungen Höhe [mm] 438 480 652 706 789 771
Breite [mm] 370 406 472 519 608 570
Tiefe [mm] 187 216 282 282 326 391
Wasseranschluss   1 bis 10 bar mit Anschluss 3/4 "
Ventilationsgeräte zur
Wandmontage
   VG08   VG17   VG17   VG30   2xVG30   2xVG30

* Andere Spannungen auf Anfrage
** Inklusive T-Stück für Anschluss von zwei Dampfverteilern
***Inklusive T-Stück zur Kondensat-Rückführung von beiden Dampfverteilern
Technische Änderungen vorbehalten

Nächste Anlage Zum Themenanfang Vorige Anlage  Zum Seitenanfang


3. Direkt-Raumbefeuchter Ministeam -  5 bis 10 kg Dampfleistung/h

Luftbefeuchtung mit Hygromatik Ministeam Luftbfeuchter
Luftbefeuchtung mit Elektroden-Raumluftbefeuchter System MiniSteam,
Fabrikat Hygromatik

Die Dampfluftbefeuchter der MiniSteam-Serie sind für die direkte Raumbefeuchtung gedacht. Sie sind besonders geeignet für die Luftbefeuchtung von kleinen und mittelgroßen Büro-, Lager- und Produktionsräume.
Weil das Gerät direkt am Arbeitsplatz steht, ist das eingebaute Ventilationssystem besonders laufruhig. Es sorgt für eine gleichmäßige Verteilung des Dampfes im Raum.
Die Geräte der MiniSteam-Serie verarbeiten alle gängigen Regelsignale.Sie könnne unter folgenden Steuerungen wählen

Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
• automatischer Systemtest
• 5 LEDs zur Anzeige von Betriebszuständen
• 2 potentialfreie Fernmeldungen
• Stand-By-Erwärmung zur schnellen Dampfproduktion
• integrierte serielle Schnittstelle RS485

2. Die Mikroprozessor-Steuerung Komfort

Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

• integrierte PI-Regelung
• 4-zeiliges beleuchtetes Display
• 4 Funktionstasten für einfache Bedienung und Programmierung

 Technische Daten MiniSteam:

MiniSteam* MS05   MS05   MS10
Dampfleistung [kg/h] 4,8 5,0 10
Elektr. Anschluss**   230V/1/50Hz 400V/3/N/50Hz
Elektr. Leistung [kW] 3,6 3,8 7,5
Stromaufnahme [A] 15,7 5,4 10,8
Absicherung [A] 1x16 3x6 3x16
Steuerung   Basic, Comfort
Steuerspannung [V] 230
Leergewicht [kg] 11 11 13
Betriebsgewicht [kg] 14 14 19
Abmessungen Höhe [mm] 471 471 561
  Breite [mm] 339 339 373
  Tiefe [mm] 178 178 208
Wasseranschluss   1 bis 10 bar mit Anschluss 3/4 "
Umluftmenge [m3/h] 66 66 165

Technische Änderungen vorbehalten

Nächstes Thema Zum Themenanfang Vorige Anlage Zum Seitenanfang Zur Übersicht Dampflufterzeuger


4. Zubehör

Auf der Zubehörseite finden Sie die wichtigsten Optionen für Hygromatik-Luftbefeuchter, z.B.:
- Dampfschläuche und Fittinge
- Dampfverteiler
- Aufrüstung von bestehenden Anlagen mit Spüleinrichtung Superflush und Fernbedienungen
- Temperaturfühler, Feuchtefühler und Hygrostat
- Kondensat-Ablaufschläuche
- Dampfsaunazubehör wie Duftstoffpumpen und Ersatzschläuche
- Ventilationsgeräte zur Dampfverteilung

Technische Daten Zum Themenanfang Vorige Anlage Zum Seitenanfang


5. Steuerungen

5.1. Die Mikroprozessor-Steuerung Basic

Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
• automatischer Systemtest
• 5 LEDs zur Anzeige von Betriebszuständen
• 2 potentialfreie Fernmeldungen
• Stand-By-Erwärmung zur schnellen Dampfproduktion
• integrierte serielle Schnittstelle RS485

5.2. Die Mikroprozessor-Steuerung Komfort

Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

• integrierte PI-Regelung
• 4-zeiliges beleuchtetes Display
• 4 Funktionstasten für einfache Bedienung und Programmierung

5.3. Die Mikroprozessor-Steuerung Komfort Plus

Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
• Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
• Timer-Funktion
• optionale Fernbedienung

Technische Daten Zum Seitenanfang Zur Übersicht Dampflufterzeuger

Wir freuen uns, wenn Sie das richtige Gerät bei uns gefunden haben. Für Rückfragen stehen wir Ihnen gerne zur Verfügung.
