FAQ Granatsand für Sandfilter und Aquaristik

1. Allgemeine Beschreibung des Filtermaterial Granatsand
2. Physikalische Eigenschaften
3. Verwendungszweck
4. Verfahrensschema der Schnellfiltration mit Granatsand
5. Allgemeine Betriebsbedingungen für Granatsand in Schnellfilter
6. Diagramm Druckverlust
7.Diagramm Bettausdehnung Granatsand
8 Download Sicherheitsdatenblatt Granatsand
9. Kontakt

Zur Produktbeschreibung und den Bestelldaten von Granatsand
Zu den Sandfilteranlagen mit Granatsand (folgt)
Zur FAQ Grundlagen Enteisenung und Entmanganung
Zur Produktübersicht Wasseraufbereitung


1.  Granatsand - Allgemeine Beschreibung

Granatsand, Garnet oder Garnit

Granatsand gehört zu der Gruppe der Granatgesteine z.B des Almandine Granats. Almandine Granat wird in angeschwemmten Ablagerungsstätten in Indien in der Region um Tamil Nedu abgebaut.

Jedoch gibt es auch Abbaustätten in Australien und China, wobei dieser Sand von der Farbe dunkel, fast schwarz ist.
Der chinesische Granatsand wird im Gegensatz zu den anderen gebrochen und dann auf die entsprechende Korngröße gemahlen. Letztere scheint auch nicht völlig inert zu sein.

Der Almandine Granat ist ein inertes (nichtaktives)  nichtmetallisches Mineral. Der Anteil an kristallinem Silikat beträgt garantiert weniger als 0,3 %. Der Silikatanteil spielt zwar in der Wasseraufbereitung keine Rolle, jedoch umso mehr im Einsatz als Sandstrahlmittel.
Granatsand aus Indien besteht aus monokristallinen, ungebrochenen Körnern in unregelmäßiger Form, die mehr oder minder abgerundete Formen haben.

Leider sind die Abbaustätten für größere Korngrößen (0,5-1,0mm) weitestgehend ausgebeutet. Es wurde jedoch eine neu Abbaustätte gefunden, so dass wir in der Lage sind, diese relativ seltene Korngröße auch weiterhin zu liefern. Dies hat den Vorteil, dass Enteisenungsfilter nicht so schnell verblocken, wenn Granatsand in relativ groben Korngrößen als zusätzliche Fällstrecke eingebaut wird.

Unsere Granatssande sind mehrmals gewaschen und gesiebt, so dass wir ein gleichmäßiges und sauberes Korn gewährleisten können.

Nächstes Thema Zum Seitenanfang


2. Physikalische Eigenschaften von Granatsand

2.1. Physikalische Daten

Messgröße Wert Einheit
Farbe dunkelrot, rotbraun, schwarz
Kornrohdichte 4,0 -4,1 g/cm³
Härte nach MOHS 7,5 -8
Glühverlust k.A. %
Restfeuchtigkeit k.A. %
Säurelöslichkeit <1 %
Chloranteil <25 ppm
Schmelzpunkt 1315 °C
Verpackungsart PE-Sack á 25 kg Big Bag á 1000 kg

2.2. Chemische Analyse

Stoff Anteil Einheit
SiO2 (Siliziumdioxid) 35 Gewichts-%
Al2O3 (Aluminiumoxid) 23 Gewichts-%
Fe2O3 (Eisen-III-oxid) 33 Gewichts-%
Magnesiumoxid 7 Gewichts-%
Kalziumoxid 1 Gewichts-%
Manganoxid 1 Gewichts-%
Arsen <0,1 (Grenzwert5,0) mg/ltr
Barium <0,1 )Grenzwert 100) mg/ltr
Cadmium <0,02 (Grenzwert 1,0) mg/ltr
Blei <0,05 (Grenzwert 5,0) mg/ltr
Quecksilber <0,001 (Grenzwert 0,2) mg(ltr
Selen <0,10 (Grenzwert 1,0) mg/ltr
Silber <0,05 (Grenzwert 5,0) mg/ltr
kristalline Silikate < 0,5 Gewichts-%
Feiner Staub nicht zutreffend
inhalierbarer Staub nicht zutreffend

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


3. Verwendungszweck von Granatsand

Granatsand wird wegen seines geringen Anteils an Silikaten zum größten Teil in der Sandstrahltechnik verwendet.
(siehe FAQ Sandstrahltechnik/Wasserstrahlschneiden
In der Wasseraufbereitung kommt Granatsand wegen seiner speziellen Eigenschaften insbesondere bei der Mischbett-Filtration zur Feinfiltration zum Zuge.
In Verbindung mit anderen schweren Filtrationsgranulaten, hauptsächlich aus Mangandioxiden zur Enteisenung/Entmanganung und Schwefelwasserstoffentfernung, wird das Stützbett mit Granatsand ausgeführt.

3.1. Mischbettfiltration mit Granatsand

Bei der Mischbettfiltration ergänzen sich die Filtereigenschaften der jeweiligen Filtrationsmaterialien.
Granatsand  besitzt für sich alleine wegen der im Vergleich zu Quarzsand hohen Oberfläche und des von Natur aus sehr kleinen Korns hervorragende Filtrationseigenschaften. Man erreicht Filterfeinheiten von 10-20µ.
Bei der Filtration wird das Wasser von oben nach unten durch das Filterbett gedrückt. Die Schmutzteilchen sollen hierbei möglichst vom gesamten Filterbett aufgenommen werden.
Ist das Filterkorn nun sehr fein, dann sammeln sich die die gröberen Schmutzpartikel bereits in der obersten Filterschicht stark an und bilden einen Filterkuchen. Diese oberste Schicht würde dann sehr schnell verblocken, welches am am hohen Druckverlust erkennbar ist. Der Filter muss daher dann sehr häufig rückgespült werden. Diese führt höhere Kosten bzw. Betriebsausfallzeiten nach sich.

Nun könnte man argumentieren, dass man dann, wie von herkömmlichen Quarzsandfilter gewohnt, verschiedene Korngrößen verwendet. Jedoch erreicht man mit der feinsten in der Wasseraufbereitung eingesetzten Körnungen bei Quarzsand lediglich eine Filterfeinfeinheit von rund 100µ, mit ein bisschen Planung 80µ und in Verbindung mit speziellen Quarzsanden bestenfalls 50µ, wobei man sich jedoch auch wieder Sorge wegen des häufiges Rückspülens machen muss. Bei Granatsand erreichen wir aber eine Filterfeinheit von 10 bis 20µ. Somit ist klar, dass dieses Granulat noch schneller die Filtrationswege blockiert.

Deswegen nimmt man für die oberen Filterschichten ein relativ grobes und leichtes Korn, und für die tieferen Filterschichten ein schweres, aber feines Korn.
Warum nun dieses wieder?
Zunächst betrachten wir den Rückspülvorgang.
Bei diesem wird das Filterbett angehoben, durch Reibung werden die Granulate vom Schmutz befreit, durch die Filterbettausdehnung können die Schmutzpartikel dann das Filterbett zwischen den entstandenen Freiräumen nach oben verlassen und werden dann aus dem Filter ausgespült.
Durch das Rückspülen entsteht eine charakteristische Korngrößenverteilung im Filter.
Bei Verwendung nur eines Filtrationsmaterials, jedoch mit verschiedenen Korngrößen, sinken wegen des höheren Gewichtes die großen Körner nach unten, während die kleinsten ganz oben bleiben.
Nun wäre es aber wünschenswert, dass sich nach dem Rückspülen die kleinen Körner unten und die größeren darüber befänden.
Das erreicht man durch eine sorgsame Zusammenstellung verschiedener Filtrationsgranulate mit unterschiedlichen Dichten, z.B. leichtes, grobporiges Granulat mit großer Körnung, Aktivkohle oder FilterAG®, in Verbindung mit dem schweren Granatsand mit kleiner Körnung.

Durch diesen "Trick" haben wir nun automatisch eine optimale Korngrößenverteilung im Filter erreicht.
Nun können die im Wasser befindlichen Schmutzteilchen während des Filtervorganges gleichsam nach Größe sortiert im gesamten Filterbett abfiltriert werden. Die groben Teilchen bleiben oben an den groben Granulaten hängen. Weil dort die Abstände zwischen den einzelnen groben Körner jedoch größer sind, können die feineren Schmutzteilchen tiefer in das Filterbett eindringen.

Weil das Gesamtgewicht bei einem derart gestaltetem Mischbett geringer ist als bei ausschließlicher Verwendung von Granatsand, hat man sich auch zugleich des leidigen Rückspülproblems schwerer Granulate entledigt, und alle sind glücklich.

3.2 Granatsand als Stützschicht

Bei sehr schweren Filtrationsmaterialien zur Enteisenung ist Granatsand gut als Stützschicht und als zusätzliche Fällstrecke geeignet. Da dieser inert ist, entstehen keine katalytische Reaktionen in dieser Stützschicht.

3.3. Granatsand für andere Zwecke als Wasseraufbereitung

Granatsand kann wegen des geringen Staubanteils auch für die Terraristik verwendet werden. Insbesondere empfehlen wir hier schwarzen Granatsand, der auch höchsten Ansprüchen gegenüber Staubarmut genügt. Dadurch werden in der Tierhaltung Atemwegsprobleme vermieden, insbesondere bei der Haltung von Echsen

In der Aquaristik wird er wegen des angenehmen Farbspiels gerne als Bodengrund eingesetzt.

Granatsand rot im Aquarium

Granatsand (2) schwarz im Aquarium

Granatsand rot

Granatsand schwarz

Kundenbild 1 Kundenbild 2

Granatsand wird wegen der sehr hohen Härte und des feinen Kornes zu Wasserstrahlschneidearbeiten und zum Sandstrahlen verwendet.
Mehr Informationen hierzu vorerst auf Anfrage.

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang

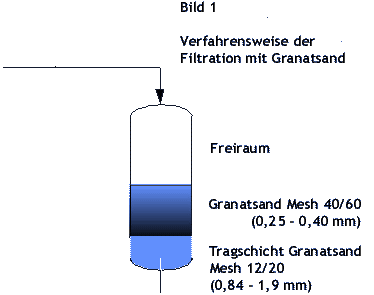

4. Verfahrensschema der Schnellfiltration mit Granatsand

Die Anwendung erfolgt in einem normalen Filtrationsverfahren ( siehe Bild 1).  Grobe Schmutzpartikel werden zunächst an den sich oben befindlichen leichten, groben Granulaten abfiltriert, die feineren Schmutzpartikel von dem feinen und schwereren Granatsand
Durch ein periodisches Rückspülen wird das Filterbett ausgespült und der Filter ist wieder bereit, seine Funktion auszuüben.
Granatsand muss wegen seiner hohen Härte nur selten ausgewechselt werden. Die Standzeit ist erfahrungsgemäß mindestens dreimal höher als von herkömmlichen Quarzsand


Diagramm Filterbett Granatsand

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


5. Allgemeine Betriebsbedingungen der Schnellfiltration mit Granatsand

  Körnung I Körnung II
Korngrößen in mm 0,25-0,40 0,84-1,90
Einsatzgebiet Industrie Industrie
Schüttgewicht in g/ltr 750 750
Filtergeschwindigkeit in m/h* 8-13 8-13
Rückspülung in m/h** 25-30 20-25
Rückspüldauer in Minuten 20-30 20 - 30
Stützschicht (Kies) in cm entfällt entfällt
Filterschichthöhe in cm 60-80 60-80
Freibord, % des Filterbetts 35-50 35-40

*  bei optimalen Bedingungen
**

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang

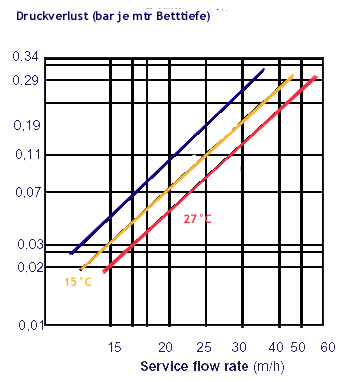

6. Druckverlustdiagramm für Filter mit Granatsand

Im untenstehenden Diagramm  ist der Druckverlust in Abhängigkeit von der Filtergeschwindigkeit dargestellt. Ein Druckverlust von 0,5 bar sollte nicht überschritten werden. Spätestens bei Erreichen dieser Druckdifferenz ist eine Rückspülung durchzuführen

Diagramm Druckverlust Granatsand

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang

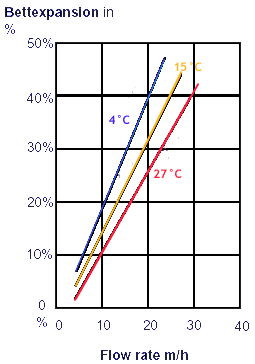

7. Bettausdehnung von Granatsand in Schnellfiltern

Im untenstehenden Diagramm ist die Expansion des Filterbettes während der Rückspülung dargestellt als Funktion der Wassertemperatur.
Die Rückspülung ist für 20 - 30 Minuten durchzuführen bei einer anzustrebenden Bettexpansion von 25-30%

Diagramm Bettexpansion Granatsand

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


8. Granatsand Sicherheitsdatenblatt

Download Sicherheitsdatenblatt Granatsand (PDF 27kB)

Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


9.Kontakt

[FrontPage-Komponente "Ergebnisse speichern "]

Für ein Angebot benötigen wir mindestens folgende Daten:

  • Verwendungszeck
  • Korngröße
  • Spitzenbedarf cbm/h
  • Durchschnittsbedarf cbm/h
  • ggf Partikelanalyse zur Feinfiltration
  • Leistung der Brunnenpumpe
