Raumluftbefeuchtung

 Heizkörper-Dampfluftbefeuchter HeaterLine und DemiLine

1. Allgemeine Beschreibung der Gerätereihe "Heaterline"
2. Heizkörper-Dampfluftbefeuchter Heaterline Dampfleistung 6 bis 24 kg/h
3. Heizkörper-Dampfluftbefeuchter Heaterline Dampfleistung 30 bis 45 kg/h
4. Heizköperbefeuchter DemiLine Dampfleistung 6 bis 27 kg/h
5. Zubehör Luftbefeuchter
6. Steuerungen

7. Zur FAQ Luftbefeuchtung
8. Zu den Preislisten Hygromatik Luftbefeuchter
9. Kontakt


1. Allgemeine Beschreibung Hygromatik "HeaterLine und DemiLine"

Die neue Serie HeaterLine bietet kompakte Geräteabmessungen bei besonders geringem Wartungsaufwand. Zylinder und Gehäuse sind aus hochwertigem, korrosionsbeständigem Edelstahl. Durch die abnehmbare Gerätehaube sind alle Komponenten des Gerätes von drei Seiten gut zugänglich. Der HeaterLine ist in 12 Gerätetypen mit maximalen Dampfleistungen von 6 - 90 kg/h pro Gerät in zwei kompakten Abmessungen erhältlich. Er kann mit vollentsalztem, enthärtetem oder Leitungswasser betrieben werden. Wir empfehlen generell bei Heizkörpergeräten eine Wasseraufbereitung zu verwenden, da die Reinigung der Heizwiderstände mühselig ist und durch ablagerungsbedingten Wärmestau die Heizkörper schaden nehmen können und dadurch recht hohe Folgekosten entstehen können.

Die DemiLine-Serie, die Anfang 2006 ins Pogramm genommen wurde, ist der kleine Bruder des HeaterLine. Das Gehäuse ist in einem einfacheren Design gehalten und entspricht im wesentlichen dem Pedant der CompactLine-Serie in der Klasse der Elektrodenbefeuchter.
Somit ist das Programm  bei den Geräten mit Widerstandheizkörper nun abgerundet und es stehen nun endlich auch Geräte mit Widerstandheizkörpern für schmälere Budgets zur Verfügung.

Nächstes Thema  Zum Seitenanfang


2. Hygromatik HeaterLine Heizkörperbefeuchter Dampfleistung 6 bis 24kg

2.1. Beschreibung einzelner Komponenten

Kombiniertes Spül- und Kalkauffangsystem

Luftbefeuchtung mit Widerstandheizkörper,  Hygromatik Typ Heaterline,

 Bei Betrieb mit teilenthärtetem oder Leitungswasser fallen die im Wasser enthaltenen Mineralien als Kalk aus. Das integrierte Spülsystem sorgt während der Teilabschlämmungen für Verwirbelungen im Wasser. So werden Kalkteilchen aufgewirbelt und können mit der leistungsstarken Abschlämmpumpe abgepumpt werden. Die Menge der Härtebildner, die sich im Sieb ansammeln können, wird so deutlich verringert.

Die restlichen Härtebildner lagern sich im robusten herausnehmbaren Sieb ab. Sie können ohne Spüleinrichtung SuperflushChemikalien bei der Wartung entfernt werden. Steckverbindungen, Zylinder-Spannring und Dampfschlauch- Adapter ermöglichen dabei schnelle und einfache Wartung.
Das System ist im Gerät integriert und sorgt so für kompakte Abmessungen des HeaterLine auch bei Verwendung von Leitungswasser.
Bei Verwendung von vollentsalztem Wasser entstehen fast keine Ablagerungen und der Wartungsbedarf ist minimal.

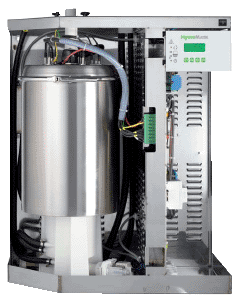

Dampfzylnder Schnitt  Widerstandheizkörper

Kompakt - Wartungsfreundlich - Edelstahl.

1 bis 5 hochwertige Edelstahl-Heizkörper erhitzen das Wasser im Edelstahl-Zylinder nach dem Tauchsieder-Prinzip.
Der mechanische Überhitzungsschutz der Heizkörper sorgt zusammen mit dem Schwimmerschalter der Niveau-Steuerung für doppelten Trockengeh-Schutz.

Die leistungsstarke Abschlämmpumpe unterstützt Abschlämmpumpedas kombinierte Spül- und Kalkauffangsystem durch das Abschlämmen von Härtebildnern. So kann ausfallender Kalk ausgetragen werden und sammelt sich erst gar nicht an. Das verringert die Kalkmenge im Sieb und damit die Wartungshäufigkeit.

Genau gesteuert durch moderne Elektronik

Der neue Hygromatik Heizkörper-Dampfluftbefeuchter HeaterLine bietet durch seine hoch entwickelten Mikroprozessor-Steuerungen schnelle Regelantworten und höchste Regelgenauigkeit.

Bei Betrieb mit VE-Wasser bieten die Steuerungen Comfort und Comfort Plus eine Regelgenauigkeit von bis zu +/- 1%.

Die Geräte passen sich intelligent der jeweils vorhandenen Wasserqualität an. Die Stand-By- Abschlämmung verhindert stehendes Zylinderwasser gemäß VDI 6022.

Der HeaterLine kann proportional im Bereich von 5-100% der jeweiligen Nennleistung geregelt werden. Die Steuerungen verarbeiten alle gängigen Regelsignale.

Optional sind Master-Slave-Betrieb und Fernbedienung möglich.

Sie können zwischen drei verschiedenen Steuerungen wählen:

  • 1. Die Mikroprozessor-Steuerung Basic

    Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
    • automatischer Systemtest
    • 5 LEDs zur Anzeige von Betriebszuständen
    • 2 potentialfreie Fernmeldungen
    • Stand-By-Erwärmung zur schnellen Dampfproduktion
    • integrierte serielle Schnittstelle RS485

    2. Die Mikroprozessor-Steuerung Komfort

    Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

    • integrierte PI-Regelung
    • 4-zeiliges beleuchtetes Display
    • 4 Funktionstasten für einfache Bedienung und Programmierung

    3. Die Mikroprozessor-Steuerung Komfort Plus

    Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
    • Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
    • Timer-Funktion
    • optionale Fernbedienung

Alle Vorteile der Serie "Heaterline" auf einen Blick:

  •  kompakt und platzsparend –
  • auch  Verwendung von Leitungswasser möglich
  • besonders wartungsfreundlich durch das neue Spül- und Kalkauffangsystem
  •  Gehäuse und Dampfzylinder aus korrosionsbeständigem Edelstahl
  • Regelgenauigkeit von bis zu +/- 1%
  • hygienische Befeuchtung mit mineralfreiem Dampf



Luftbefeuchter HeaterLine Hygromatik
Heizkörper-Dampferzeuger, "HeaterLine", Typ Hygromatik

Technische Daten:

Typ HeaterLineL 6-45kg/h   HL06  HL09 HL12 HL18 HL24 HL30 HL36 HL45
Dampfleistung [kg/h] 6 9 12 18 24 30,0 36 45
Anzahl der Geräte

1

Elektr. Anschluss*   400V/3/N 50-60Hz*
Elektr. Leistung [kW] 4,5 6,8 9,0 13,5 18,0 22,5 27,0 31,25
Stromaufnahme [A] 11,3 16,9 19,5 29,3 39,0 39,0 58,5 58,5
Absicherung [A] 3x16 3x20 3x25 3x35 3x50 3x50 3x63 3x63
Steuerungen   Basic, Comfort,
Comfort Plus
Anzahl der Dampfzylinder   1
Anzahl der Heizkörper   1 1 2 2 4 5 4 5
Dampfschlauchanschluss [mm] 1x25 1x25 1x25 1x40 1x40 2x40** 2x40** 2x40**
Kondensatschlauchanschluss [mm] 1x12 1x12 1x12 1x12 1x12 2x12** 2x12** 2x12**
Leergewicht [kg] 35 35 36 36 38 46 45 46
Betriebsgewicht [kg] 48 48 49 49 51 72 71 72
Abmessungen Höhe [mm] 831 855
  Breite [mm] 644 688
  Tiefe [mm] 322 392
Wasseranschluss   1 - 10 bar, Anschluss 3/42
Ventilationsgeräte zur Wandmontage   VG08 VG17 VG17 VG30 VG30 1xVG30 2xVG30 2xVG30
Umluftmenge m³/h 160 185 185 350 350 350 2x350 2x350
Wasserzulauf   Wasser nach Trinkwasserverordnung,
wir empfehlen jedochvollentsalztes Wasser

* Andere Spannungen auf Anfrage.
** T-Stück enthalten
Technische Änderungen vorbehalten.

Nächste Anlage Themenanfang Seitenanfang


3. Hygromatik HeaterLine Heizkörperbefeuchter Dampfleistung 60 bis 90 kg/h

Luftbefeuchter HeaterLine Hygromatik 60-90kg Dampfleistung
Heizkörper-Dampferzeuger,"HeaterLine", Fabrikat Hygromatik

Typ HeaterLine 60-90kg/h   HL60  HL70 HL80 HL90
Dampfleistung [kg/h] 6 9 18 24
Anzahl der Geräte

2

2 2 2
Elektr. Anschluss*

400V/3/N 50-60Hz*

Elektr. Leistung/Gerät (Gesamt) [kW] 22,5 (45) 27
 (54)
33,8 (67,6) 33,8 (67,6)
Stromaufnahme/Gerät (Gesamt) [A] 39
(78)
58,5
(117)
58,5
(117)
58,5
(117)
Absicherung/Gerät (Gesamt) [A] 3x63
(6x63)
3x63
(6x63)
3x63
(6x63)
3x63
(6x63)
Steuerungen   Basic, Comfort, Comfort Plus
Anzahl der Dampfzylinder/Gerät (Gesamt)   1
(2)
1
(2)
1
(2)
1
(2)
Anzahl der Heizkörper/Gerät (Gesamt)   5
(10)
4
(8)
1x4/1x5
(9)
5
(10)
Dampfschlauchanschluss [mm] je 2x40 (4x40), T-Stücke in Lieferung enthalten
Kondensatschlauchanschluss [mm]  2x12 (4x12)
Leergewicht/Gerät bzw Gesamt [kg] 46
(92)
45
(90)
1x45;1x46
(91)
46
(92)
Betriebsgewicht/Gerät bzw Gesamt [kg] 72
(144)
71
(142)
1x71
1x72
72
(144)
Abmessungen/Gerät Höhe [mm] 855
  Breite[mm] 688 (1380)
  Tiefe [mm] 392
Wasseranschluss   1 - 10 bar, Anschluss 3/42
Ventilationsgeräte zur Wandmontage/Gerät (Gesamt)   2 x VG30
4 x VG30
2 x VG30
4 x VG30
2 x VG30
4 x VG30
2 x VG30
4 x VG30
Umluftmenge/Gerät (Gesamt) m³/h 350
(700)
2x350
(1400)
2x350
(1400)
2x350
(1400)
Wasserzulauf   Wasser nach Trinkwasserverordnung,
wir empfehlen jedochvollentsalztes Wasser

Technische Änderungen vorbehalten.
* andere Spannungen auf Anfrage
** inkl passendes T-Stück

Nächste Anlage Themenanfang Vorige Anlage Seitenanfang


4. Hygromatik DemiLine Heizkörperbefeuchter Dampfleistung 6-27 kg/h

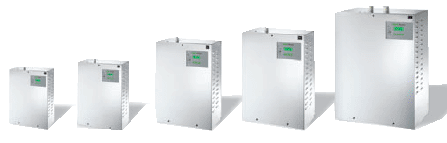

Dampfbefeuchter der Serie Hygromatik DemiLine
Heizkörper-Dampferzeuger,"DemiLine",
Fabrikat Hygromatik

Die DemiLine Geräte sind die preisgünstige Ausführung der HeaterLine-Serie. Das Gehäuse besteht aus Edelstahl und ist im Industriedesign gehalten. Durch besondere konstruktive Maßnahmen wurden hohe Dampfleistungen aus relativ kleinen Dampfzylindern realisiert. Die angegeben Dampfkapazitäten beinhalten jedoch keine Leistungsreserven.
Bei der Auswahl der Magnetventile und Abschlämmpumpe wurde ebenfalls Wert auf große Zuverlässigkeit gelegt. Sie sind in der Ausführung jedoch etwas einfacher gehalten als die der HeaterLine-Geräte.
Die Geräte werden voraussichtlich Anfang 2006 zur Verfügung stehen.

Sie können zwischen drei verschiedenen Steuerungen wählen:

  • 1. Die Mikroprozessor-Steuerung Basic

    Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
    • automatischer Systemtest
    • 5 LEDs zur Anzeige von Betriebszuständen
    • 2 potentialfreie Fernmeldungen
    • Stand-By-Erwärmung zur schnellen Dampfproduktion
    • integrierte serielle Schnittstelle RS485

    2. Die Mikroprozessor-Steuerung Komfort

    Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

    • integrierte PI-Regelung
    • 4-zeiliges beleuchtetes Display
    • 4 Funktionstasten für einfache Bedienung und Programmierung

    3. Die Mikroprozessor-Steuerung Komfort Plus

    Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
    • Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
    • Timer-Funktion
    • optionale Fernbedienung

Technische Daten (ohne Gewähr):

Typ DemiLineL 6-45kg/h   HL06  HL09 HL12 HL18 HL27
Dampfleistung [kg/h] 6 9 12 18 24
Anzahl der Geräte   1
Elektr. Anschluss*   400V/3/N 50-60Hz*
Elektr. Leistung [kW] 4,5 6,8 9,0 13,5 18,0
Stromaufnahme [A] 11,3 16,9 19,5 29,3 39,0
Absicherung [A] 3x16 3x20 3x25 3x35 3x50
Steuerungen   Basic, Comfort, Comfort Plus
Anzahl der Dampfzylinder   1
Anzahl der Heizkörper   1 1 2 2 4
Dampfschlauchanschluss [mm] 1x25 1x25 1x25 1x40 1x40
Kondensatschlauchanschluss [mm] 1x12 1x12 1x12 1x12 1x12
Leergewicht [kg] 35 35 36 36 38
Betriebsgewicht [kg] 48 48 49 49 51
Abmessungen Höhe [mm] 438 480 652 652 706
  Breite [mm] 370 406 472 472 519
  Tiefe [mm] 187 216 282 282 282
Wasseranschluss   1 - 10 bar, Anschluss 3/42
Ventilationsgeräte zur Wandmontage   VG08 VG17 VG17 VG30 VG30
Umluftmenge m³/h 160 185 185 350 350
Wasserzulauf   Wasser nach Trinkwasserverordnung,
wir empfehlen jedoch vollentsalztes Wasser

Nächste Anlage  Themenanfang  Vorige Anlage Seitenanfang


5. Zubehör

Auf der Zubehörseite finden Sie die wichtigsten Optionen für Hygromatik-Luftbefeuchter, z.B.:

- Dampfschläuche und Fittinge
- Dampfverteiler
- Aufrüstung von bestehenden Anlagen mit Spüleinrichtung Superflush und Fernbedienungen
- Temperaturfühler, Feuchtefühler und Hygrostat
- Kondensat-Ablaufschläuche
- Dampfsaunazubehör wie Duftstoffpumpen und Ersatzschläuche
- Ventilationsgeräte zur Dampfverteilung

Technische Daten Nächstes Thema Zum Themenanfang Voriges Thema Zum Seitenanfang


6. Steuerungen

5.1. Die Mikroprozessor-Steuerung Basic

Steuerung Luftbefeuchter Typ Hygromatik Basic • stetige oder einstufige Ansteuerung
• automatischer Systemtest
• 5 LEDs zur Anzeige von Betriebszuständen
• 2 potentialfreie Fernmeldungen
• Stand-By-Erwärmung zur schnellen Dampfproduktion
• integrierte serielle Schnittstelle RS485

5.2. Die Mikroprozessor-Steuerung Komfort

Steuerung Luftbefeuchter Typ Hygromatik Comfort Die Comfort Steuerung bietet zusätzlich

• integrierte PI-Regelung
• 4-zeiliges beleuchtetes Display
• 4 Funktionstasten für einfache Bedienung und Programmierung

5.3. Die Mikroprozessor-Steuerung Komfort Plus

Steuerung Luftbefeuchter, Typ Hygromatik ComfortPlus Die Comfort Plus Steuerung bietet für besondere Ansprüche zusätzlich:
• Drück-Dreh-Encoder zur besonders einfachen Bedienung und Programmierung
• Timer-Funktion
• optionale Fernbedienung

Technische Daten  Vorige Anlage Seitenanfang Zur Übersicht Dampflufterzeuger

Wir freuen uns, wenn Sie das richtige Gerät bei uns gefunden haben. Für Rückfragen stehen wir Ihnen gerne zur Verfügung.
